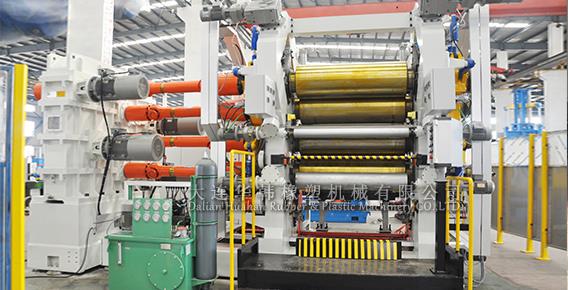

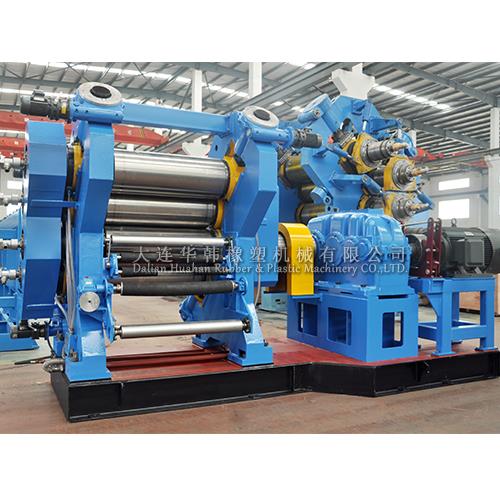

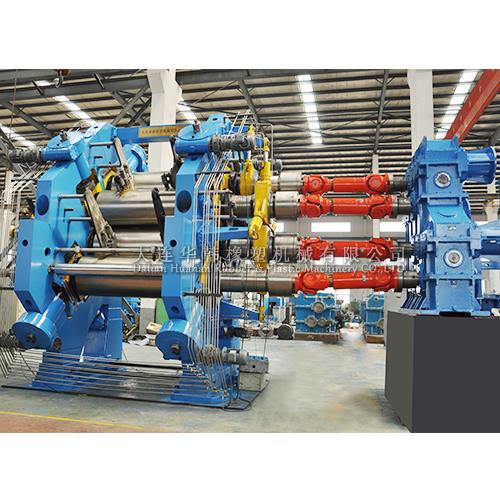

四辊压延机

用途：

       四辊压延机主要用于压延胶片及纺织物贴胶、擦胶之用。

特点：

       橡胶压延机主要由辊筒、辊筒轴承、辊距调整装置、机架、辊温调节装置、润滑系统、轴交叉,预负荷,传动系统和控制系统组成。

1.辊   筒

       辊筒是压延成型机的主要零部件，也是决定压延成型制品质量和产量的关键部件。辊筒是直接完成压延制品的零件，它直接影响压延制品的精度、质量和生产率。辊筒的工作表面具有很高的耐磨性和良好的光洁度；辊筒本体具有足够的强度和刚度，良好的导热性能。

        1.辊筒材料

       压延机辊筒材料般采用表面硬度高，加入稀有金属合金铬、钼或镍的合金冷硬铸铁辊筒。

       由于压延工艺要求比炼胶工艺要求严格，因此对辊筒的要求还有以下特殊的要求：

       ⑴.辊筒表面要经过研磨的精加工；

       ⑵.辊筒工作部位的壁厚应均匀，以免造成传热不均匀；

       ⑶.辊筒有足够的刚度和尺寸精度，变形要小；

1.1.辊筒结构与各部尺寸。

      压延机辊筒结构形式有两种，即中空辊筒和钻孔辊筒，由于钻孔辊筒的特殊特点，高精度压延机采用钻孔辊筒。

        钻孔辊筒的加热冷却形式分为单钻孔和成组钻孔两种，其中成组钻孔方式加快了蒸汽和冷却水的流动速度，传热效果好。

    钻孔辊筒的特点是：

    ⑴.钻孔辊筒的传热面积大；

    ⑵.辊筒工作部位的壁厚均匀，故传热均匀；

    ⑶.辊筒断面面积大，其刚度有了很大提高；

    ⑷.辊筒的导热平稳，辊面温度均匀，温度反应快，易于实现温度的自动化控制。
